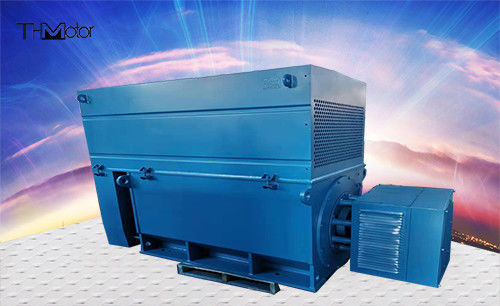

motor de CA de alto voltaje trifásico del motor de inducción de la CA de la jaula de ardilla 6000kw 6kv 10kv

Motor de CA de alta tensión trifásico asíncrono 6kv 10kv

Descripción general del producto

Condiciones básicas para el funcionamiento normal de los motores de la serie YXKS:

a. La altitud no excede los 1000 m;

b. La temperatura ambiente máxima no excede los 40 °C, y la temperatura ambiente mínima es de 15 °C para motores con rodamientos, 5 °C para motores con rodamientos limpios y 5 °C para motores de la serie YXKS;

c. Para los motores de la serie YXKS, la temperatura del agua de refrigeración en la entrada del enfriador no excede los 33 °C, y la temperatura mínima es de 5 °C;

d. La temperatura relativa máxima promedio del mes más húmedo es del 90%, y la temperatura mínima promedio del mes no es superior a 25 °C;

e. La frecuencia de la red es de 50 Hz ± 1%;

f. El rango de variación de la tensión de trabajo no es superior a ±5% de la tensión nominal;

g. La clasificación del motor es de servicio continuo SI.

YX es la serie básica, el nivel de protección es P23 y el método de refrigeración es C01. Se retira la protección superior del bastidor y se instalan diferentes cubiertas protectoras o enfriadores) para derivar motores con diferentes niveles de protección y métodos de refrigeración, como la refrigeración por aire-agua YXKS, YXQF (protección climática), refrigeración por aire-aire YXKK y otros motores de la serie.

El motor adopta la estructura de tipo caja popular internacionalmente, el bastidor y la tapa del extremo están soldados con placas de acero, con buena rigidez, peso ligero, y el interior del motor se puede observar y tocar después de quitar la cubierta protectora [o el enfriador, lo que es conveniente para la instalación y el mantenimiento del motor.

El estator adopta una estructura de ajuste a presión externa. El bobinado del estator está hecho de material aislante de Clase F y material anticorona, y el extremo del bobinado se fija mediante un proceso de unión especial, que es firme y confiable. Como resultado, el motor tiene un rendimiento de aislamiento excelente y confiable, resistencia al lago y a los impactos. Esta serie de motores H400-H710 utilizan cuñas magnéticas, y no se aceptan pedidos que requieran cuñas no magnéticas.

La mayoría de los rotores de jaula de ardilla de esta serie de motores utilizan rotores de barra de cobre. Los rotores de barra de cobre de jaula de ardilla adoptan tecnología de soldadura avanzada y confiable, y se sujetan en las ranuras para garantizar un funcionamiento suave. Se utiliza una pequeña cantidad de rotores de aluminio fundido.

Hay dos tipos de rodamientos: rodamiento y cojinete deslizante. Depende de la potencia y la velocidad del motor. El nivel de protección del tipo básico es P44. Si el motor tiene un nivel de protección más alto, el nivel de protección del rodamiento también aumentará.

Los motores con estructura de rodamiento tienen dispositivos de reabastecimiento y drenaje de aceite sin parada, y están equipados con herramientas especiales de reabastecimiento.

La caja de salida principal es una estructura sellada, y el nivel de protección es IP54. Uno está instalado en el lado derecho del motor desde el lado derecho de la extensión del eje, y también se puede instalar en el lado izquierdo según las necesidades del usuario. El orificio de entrada de la caja de salida se puede girar hacia arriba, hacia abajo, hacia la izquierda y hacia la derecha. Hay un terminal de tierra separado dentro de la caja.
