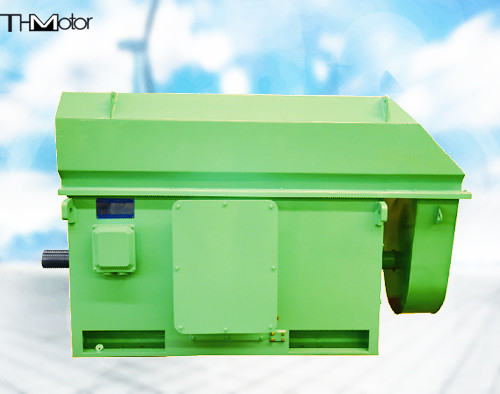

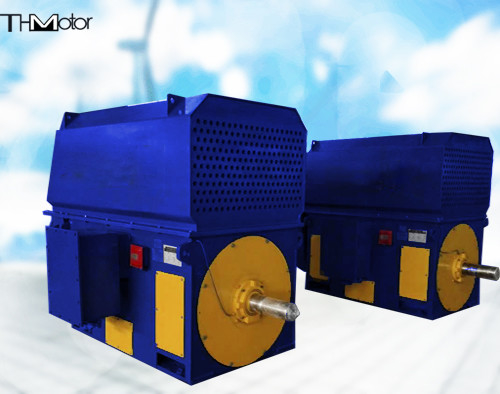

Motor sincrónico sin escobillas a gran escala de 300 r/min TMW de 10 KV CEI GB

Motor sincrónico sin escobillas de 10KV TMW 500-36/2600

TDMK(TMW) series of large-scale AC three-phase synchronous motors for mining mills comply with national standards such as JB/T1473-2000 "Technical Conditions for Large-scale Three-phase AC Synchronous Motors for Mining Mills"Esta serie de motores adopta una estructura soldada de placa de acero, y el modo de ventilación es de ventilación natural abierta, y también se puede hacer en un modo de ventilación de conducto completamente cerrado.El motor y el molino están conectados por un acoplamientoSe recomienda utilizar un acoplamiento de embrague neumático, que es propicio para arrancar con grandes cargas.El rodamiento deslizante del tipo de asiento generalmente adopta la estructura del anillo de aceite o la estructura de lubricación compuesta (con estación de aceite delgada)El rodamiento del tipo de asiento se instala en la placa base con una placa de apoyo aislante en el centro para evitar la generación de corriente de eje.
Esta serie de productos se utiliza ampliamente en la transmisión de molinos de bolas de minas, molinos de varillas, molinos de carbón, etc.

Características del motor TDMK de la serie TDMK500-36/2600 de 10 KV
El motor es horizontal.
Extensión del eje cilíndrico, otras formas de dibujo (sin llave) son opcionales.
Base de soldadura de placas, base de tipo caja opcional.
Adopte el rodamiento deslizante (tipo de cubierta de extremo o tipo de asiento), lubricación compuesta (o lubricación compuesta + aceite de alta presión).
El anillo de deslizamiento está situado fuera del rodamiento en el extremo de extensión no del eje, y hay una posición de instalación de codificador en el extremo del eje giratorio.La cubierta del anillo de deslizamiento se fija a la cubierta final.
Visto desde el extremo de la extensión del eje, la caja de unión principal, la caja de unión de medición,y el cableado del calentador se encuentran en el lado derecho de la base de la máquina (o el lado izquierdo según los requisitos del usuario).
En la parte superior (o lateral) del marco tipo caja se instala un enfriador aire-agua con ventilador de refrigeración.
Con placa de fondo y pernos de anclaje de montaje, opcional con placa de fondo y pernos de anclaje de montaje, el contrato de pedido requiere instrucciones especiales.
