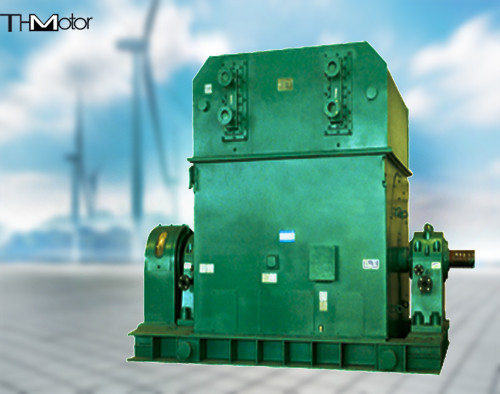

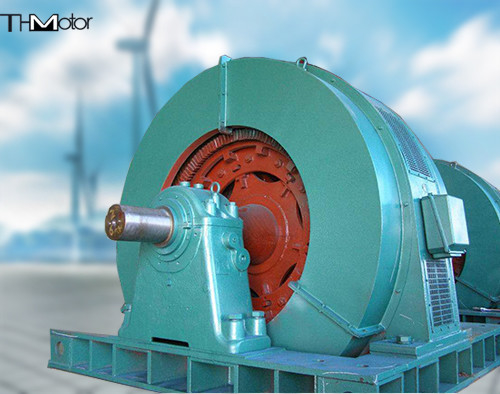

Motor síncrono sin cepillo de la CA de TAW 10000V para el cemento 1000r/Min del molino del carbón

Motor síncrono sin cepillo grande de la CA de TAW para la industria del cemento del molino del carbón

parámetro técnico:
Voltaje clasificado: 3000V, 6000V, 10000V
Gama de la capacidad: 500 kilovatios ~6300kW
Frecuencia clasificada: 50Hz
Cuota: S1
Velocidad síncrona: 1500, 1000r/min
Clase del aislamiento: Clase de F
Altura de centro de eje: 630m m
Eficacia: estado de acuerdo por el usuario y el fabricante
Factor de poder: 0,9 (el llevar)
El valor garantizado del ratio de esfuerzo de torsión del hacia fuera-de-paso al esfuerzo de torsión clasificado en el voltaje clasificado es 1,7
El valor garantizado del ratio de esfuerzo de torsión de la parada al esfuerzo de torsión clasificado en el voltaje clasificado es 1,0
El valor garantizado del ratio tirón-en de esfuerzo de torsión al esfuerzo de torsión clasificado en el voltaje clasificado es 0,7
El valor garantizado del ratio del rotor bloqueado actual a la corriente clasificada en el voltaje clasificado es 7,0
Características técnicas
El circuito de aire optimizado, el circuito magnético y el diseño de circuito hacen el motor tienen buen funcionamiento eléctrico, ruido electromágnetico bajo, y eficacia alta y ahorro de la energía superiores.
El diseño de software tridimensional, complementado por el software de análisis de ANSYS, utiliza método de elemento finito para analizar el campo electromagnético, el campo estructural, el campo de la temperatura, el etc., para asegurar la alta confiabilidad del motor.
Con la estructura sólida del polo magnético, puede ser utilizado para conducir cargas rotatorias grandes de la inercia tales como máquinas y fans de la sinterización en las plantas siderúrgicas.
El motor que comienza método adopta comienzo suave, y el esquema que comienza se determina según el esfuerzo de torsión de la resistencia y el momento de inercia de la carga.
Alcance del uso
Puede ser utilizado para conducir el momento grande de equipo de la inercia tal como fans, bombas y compresores.
