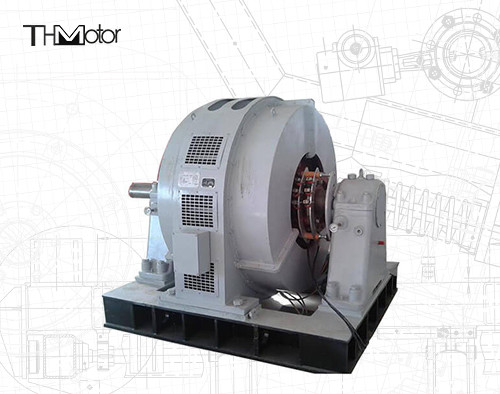

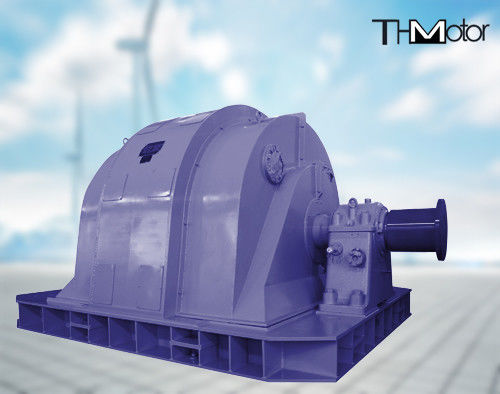

Motor síncrono a gran escala TDG 7800KW para soplador de alto horno en planta siderúrgica
Descripción general del producto
El motor síncrono de alta potencia de la serie TDG es un producto especial que coincide con el ventilador de sinterización de las plantas siderúrgicas, se puede utilizar para alimentar una enorme momento de inercia de la carga mecánica, como el soplador de alto horno y el compresor de turbina de aire.
La velocidad del motor es de 1000 r/min. Productos con una estructura razonable, alta eficiencia, pérdida de par, conducción de carga mecánica de gran inercia y vibración pequeña, instalación y mantenimiento convenientes, y otras características notables.
Requisitos técnicos del motor eléctrico, sin acuerdo técnico específico, el resto cumple con el estándar nacional GB755 del rendimiento de la maquinaria fija y rotativa y los estándares de la Comisión Electrotécnica Internacional IEC.
Las dimensiones mecánicas de las piezas eléctricas, las tolerancias están de acuerdo con el estándar GB1800-1804 y los estándares internacionales de los comités ISO.
Arranque asíncrono: cuando se utiliza el modo de arranque, debe ser un arranque con tensión reducida. Al arrancar, asegúrese de que el motor Tensión de terminal entre 0,6 y 0,7 veces la tensión nominal. El motor debe coincidir con dispositivos de excitación dedicados, garantizar la inversión del equipo y la derivación de la corriente de excitación fuertemente excitada cuando al menos 1,8 veces la corriente nominal de varias veces.
Arranque convertido en frecuencia: cuando la potencia eléctrica es superior a 7000 kW, se recomienda el arranque convertido en frecuencia y la coincidencia con los dispositivos de excitación digital privados correspondientes.
Métodos de refrigeración del motor para IC91W o IC81W, motor con refrigerador de aire-agua, el tipo de instalación es IM7311 o IM1001, clase de protección de la carcasa IP44. Rotor del motor para forma saliente, polo para toda la estructura de acero, perno de acero de aleación de alta resistencia para el polo y el polar para garantizar un buen contacto y
puede soportar el estrés mecánico generado durante las carreras a alta velocidad.
Datos técnicos del motor síncrono de alta potencia de la serie TDG (10 kV)
Especificaciones del producto
|
kW
|
A
|
EFF
%
|
Ist
/In
|
Tm
/Tn
|
Mst
/Mn
|
Tp /Tn
|
(Jext)kg.m2
|
V
|
A
|
IM
|
| 2000 |
222 |
96.2 |
6.5 |
2.01 |
1.85 |
1.4 |
4250 |
56 |
252 |
7311.01 |
| 2750 |
304 |
96.7 |
5.5 |
1.78 |
1.6 |
1.16 |
6500 |
59 |
276 |
7311.02 |
| 3300 |
364 |
96.9 |
5.84 |
1.75 |
1.71 |
1.24 |
9700 |
66 |
268 |
1001.02 |
| 3500 |
386 |
97 |
6.46 |
1.81 |
1.89 |
1.37 |
10500 |
69 |
262 |
7311.05 |
| 3600 |
397 |
97 |
6.28 |
1.79 |
1.84 |
1.33 |
10300 |
69 |
267 |
7311.05 |
| 4000 |
440 |
96.5 |
6.18 |
1.92 |
1.66 |
1.27 |
10500 |
78 |
258 |
7311.07 |
| 4200 |
462 |
96.5 |
5.88 |
1.87 |
1.58 |
1.21 |
11250 |
80 |
266 |
7311.07 |
| 4300 |
474 |
96.5 |
5.74 |
1.85 |
1.54 |
1.18 |
12500 |
81 |
269 |
7311.07 |
| 4600 |
506 |
96.5 |
5.37 |
1.79 |
1.44 |
1.11 |
14200 |
84 |
280 |
7311.07 |
| 5000 |
549 |
97.3 |
6.7 |
1.96 |
1.74 |
1.39 |
13500 |
91 |
268 |
7311.08 |
| 5300 |
582 |
97.3 |
6.33 |
1.91 |
1.64 |
1.31 |
13500 |
94 |
277 |
7311.08 |
| 6600 |
725 |
97.4 |
5.58 |
1.71 |
1.54 |
1.21 |
16250 |
109 |
344 |
7311.09 |
| 6900 |
758 |
97.3 |
5.34 |
1.68 |
1.47 |
1.16 |
17000 |
113 |
356 |
7311.09 |
| 7400 |
812 |
97.45 |
5.80 |
1.70 |
1.61 |
1.26 |
17000 |
120 |
344 |
7311.11 |
| 7800 |
855 |
97.5 |
5.51 |
1.66 |
1.52 |
1.2 |
/ |
124 |
357 |
7311.11 |
