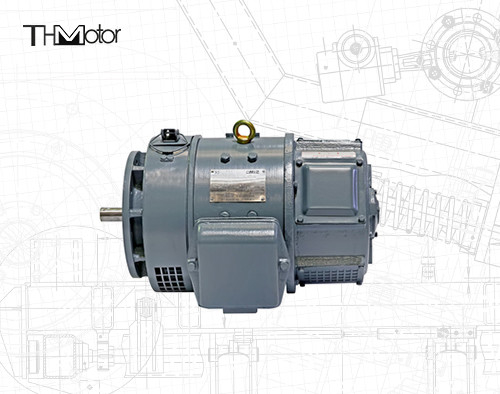

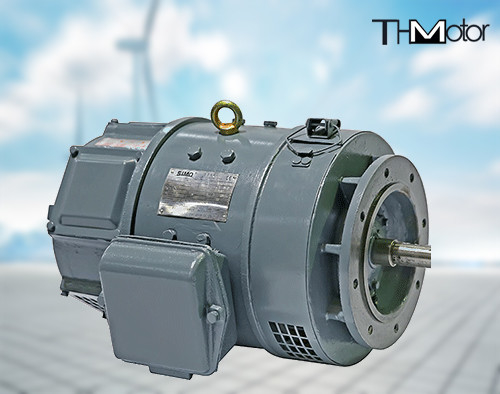

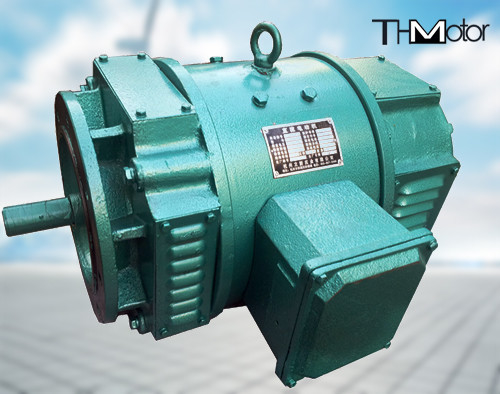

Motor de corriente continua pequeño de la serie Z2

Descripción general del producto

I. Resumen general
1Los motores pequeños de CC de la serie Z2 son una serie estándar de motores pequeños de CC emitida por el Ministerio de Industria de Maquinaria de la República Popular China JB1104-68.Tiene las ventajas de un rendimiento fiable y un precio bajo., y sigue siendo ampliamente utilizado en maquinaria de impresión y teñido, maquinaria de envasado, maquinaria de plástico y otras industrias.

2Los motores pequeños de CC de la serie Z2 se dividen en 11 tamaños de marco, y cada tamaño de marco tiene dos longitudes de núcleo.que sean adecuados para un entorno de trabajo normalEl motor se utiliza para la transmisión general, el generador se utiliza como fuente de alimentación de corriente continua general y el generador de regulación de voltaje se utiliza como batería.

3Modo de excitación: el motor es de derivación u otra excitación con una pequeña cantidad de devanados estables.
El generador es magnético de excitación compleja u otra excitación (generador con un voltaje nominal de 230 voltios);el generador regulador de voltaje es magnético de excitación paralela (sin enrollamiento de excitación en serie).
El otro voltaje magnético de excitación del motor está hecho de 110 voltios o 220 voltios.
El voltaje nominal del motor es de 110 voltios, y solo hay un voltaje excitado por separado de 110 voltios.

4El motor puede ser accionado por cinturón en V, engranaje de espolón o acoplamiento elástico, y el rodamiento del motor no se utiliza para el empuje axial.

5Los motores de la serie Z2 pueden convertirse en motores de corriente continua tropicales húmedos (TH) con propiedades a prueba de humedad, moho y humo para su uso en zonas tropicales húmedas de acuerdo con los requisitos de uso.que deben acordarse por separado.
La serie Z2 2-11# también se puede convertir en un mecanismo derivado del tacómetro ZYS-A.

6La serie básica de motores de la serie Z2 son motores autoventilados.el par disminuirá en correspondencia con la disminución de la velocidad.

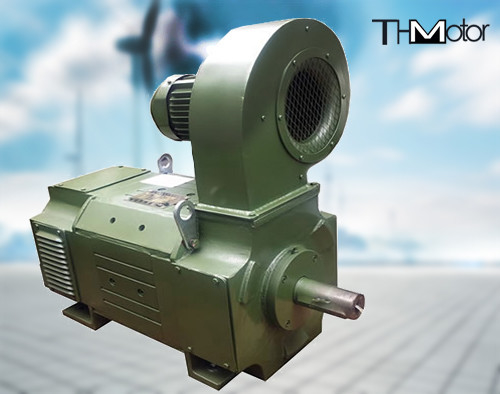

7Los motores de la serie Z2 6-11 también se pueden fabricar en un tipo de estructura de soplador externo, y el soplador se instala por encima de la cubierta final del extremo de extensión del eje.

8Los motores de la serie Z2 son pequeños motores de CC para uso industrial general. Los motores son adecuados para accionamiento eléctrico con un rango de regulación de velocidad de potencia constante no superior a 2:1 y una capacidad de sobrecarga no superior a 1.5 veces el par nominal. Se puede utilizar en máquinas herramientas de corte de metales, fabricación de papel, teñido y tejido, impresión, cemento y otras industrias. El generador se puede utilizar como fuente de alimentación,para iluminación u otra fuente de alimentación de tensión constante.

En segundo lugar, la estructura y el tipo de instalación
1El motor es una extensión de eje circular unidireccional, de acuerdo con los requisitos del usuario.1-6 motores pueden transmitir el par nominal de acuerdo con el 4to modo de transmisión de la descripción general, mientras que el marco No 7-11 el eje de extensión del extremo del conmutador es accionado por un acoplamiento, que puede transmitir el par nominal,y utiliza un triangular El tipo de correa de engranaje de empuje de empuje sólo puede transmitir el 50% del par nominal.
2La posición de la caja de salida del motor horizontal, vista desde el extremo de la extensión del eje, se encuentra en el lado izquierdo de la base de la máquina.la posición de la caja de salida se puede hacer en el lado derecho de la base de la máquina, pero debe especificarse al ordenar.
3Los motores de corriente continua de la serie Z2 pueden funcionar normalmente en rotación hacia adelante o hacia atrás.
4La dirección de rotación de los generadores de la serie Z2 y de los generadores de regulación de voltaje se considera en sentido contrario a las agujas del reloj desde el extremo de extensión del eje.También se puede hacer en generadores de rotación en el sentido de las agujas del reloj o generadores de regulación de voltaje, pero debe tenerse en cuenta al ordenar.
5Los generadores de la serie Z2 y los generadores reguladores de voltaje se pueden suministrar como un conjunto completo de conjuntos de generadores combinados con motores asíncronos trifásicos de la serie Y de acuerdo con los requisitos del pedido.
6La potencia nominal del generador regulador de voltaje es la potencia a la tensión media (135 voltios para 110/160 voltios y 270 voltios para 220/320 voltios).Cuando el voltaje es mayor que el voltaje promedio, su potencia de salida no es superior a la potencia nominal. Potencia, cuando el voltaje es inferior al voltaje promedio, su corriente de salida no es superior a la corriente nominal.
7El generador de corriente continua o el generador de regulación de voltaje de corriente continua es sólo un tipo de tipo horizontal con pies en la base.
3Descripción del modelo
Z significa "flujo directo", 2 significa el segundo diseño nacional finalizado, el número después de la línea horizontal significa el número del marco y la longitud del núcleo de hierro.,y 2 representa el núcleo de hierro largo.
4. Desempeño del producto
1El voltaje de la armadura de la serie básica de motores de corriente continua es de 1110 V; hay dos tipos de 220 V, y la velocidad nominal es de 3000 r/min, 1500 r/min, 1000 r/min, 750 r/min y 600 r/min.
2La tensión nominal de la serie básica de generadores de CC es de 115V y 230V, y la velocidad nominal es de 2850r/min, 1450r/min; nfn960r/min, un total de 3 tipos.
3La tensión nominal de la serie básica de generadores de CC es de 110V/160V y 220V/320V, y la velocidad nominal es de 2850r/min y 1450r/min.
4Además de los tres motores de serie básica anteriores, el voltaje de la armadura es de 180 V, los datos técnicos se muestran en el cuadro 6, y el voltaje de la armadura es de 440 V.
5Además de los datos enumerados anteriormente,cualquier motor de cualquier especificación puede derivarse en otros niveles de voltaje (pero no superior al voltaje máximo permitido por la especificación) y la potencia y velocidad correspondientes, pero deben negociarse por separado.
