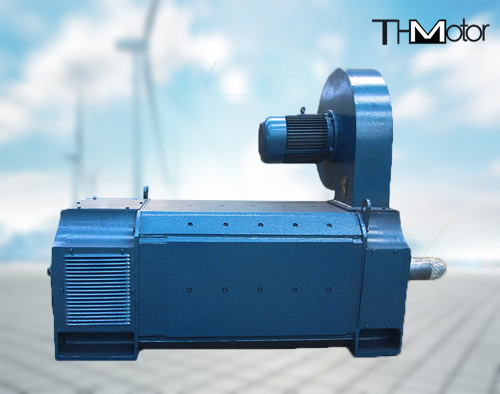

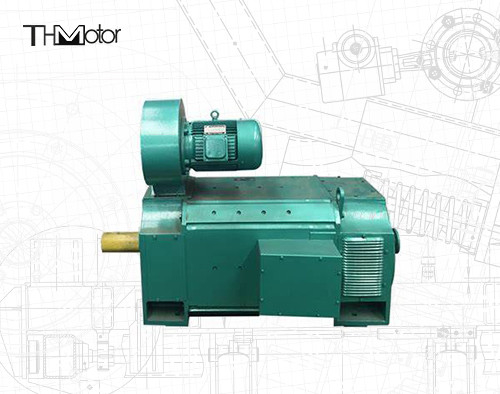

ZSN4 motor de transmisión continua horno rotativo de cemento motor de transmisión continua IC37 IC81W





El motor DC de la serie ZSN4 es un nuevo producto desarrollado por nuestra fábrica sobre la base del motor DC Z4 y de acuerdo con las condiciones de trabajo del accionamiento principal del horno rotatorio en la planta de cemento.
Esta serie de motores adopta una estructura poligonal con alta utilización del espacio. El yugo del estator es de tipo laminado, adecuado para la fuente de alimentación del rectificador y puede soportar las condiciones de trabajo de la corriente pulsante y el cambio rápido de corriente (cambio de carga). El grado de aislamiento del motor es F, y se adopta una estructura de aislamiento confiable y un proceso de impregnación para garantizar un rendimiento de aislamiento estable y una buena disipación de calor. De acuerdo con las condiciones de trabajo específicas del horno rotatorio de cemento, está diseñado y fabricado de modo que el par de arranque del motor pueda alcanzar 2,5 veces el par nominal. Con el objetivo del entorno polvoriento de la planta de cemento, se adopta el método de enfriamiento por ventilación por conductos para garantizar el funcionamiento seguro y confiable del motor en el entorno hostil con gran cantidad de polvo.
Las dimensiones de instalación externas de esta serie de motores cumplen con la norma internacional IEC72, excepto por la dimensión axial "B" entre los dos orificios de la esquina inferior.

Rendimiento del motor:
1. El motor debe estar clasificado para funcionar en las siguientes condiciones de uso:
1.1. La altitud no debe exceder los 1000 m.
1.2. La temperatura del medio de enfriamiento que ingresa al motor no debe exceder los 40℃.
1.3. El motor está en un sistema de servicio continuo (S1).
1.4. El circuito del inducido del motor y la excitación son alimentados por la fuente de alimentación estática, y también pueden ser alimentados por un grupo electrógeno de CC.
1.5. Para el motor con ventilación y enfriamiento por conductos, el volumen de aire y la presión de aire deben cumplir con los requisitos de la siguiente tabla, y la entrada de aire está en la cubierta del extremo en el lado que no es del conmutador del motor.
Tamaño del bastidor Volumen de aire (m3/h) Presión estática (Pa)
ZSN4-225 2880 1400
ZSN4-250 3000 1400
ZSN4-280 4000 1600
ZSN4-315 4680 1600
ZSN4-355 5200 1600

2. La clase de aislamiento del motor es clase F.
3. El voltaje nominal del inducido del motor es 440 V, y también se pueden derivar 400 V, 220 V u otros voltajes según los requisitos del usuario: el bajo voltaje del inducido es la regulación de velocidad de par constante, bajo la condición de corriente continua del inducido, la velocidad mínima del motor puede alcanzar 20r/mm, el par nominal aún se puede mantener en este momento, y la velocidad es estable.
4. El voltaje de excitación nominal del motor es 180 V, y también se pueden derivar otros voltajes de excitación. Para garantizar un aislamiento confiable del sistema de excitación, al desconectar el circuito de excitación, se debe conectar en paralelo una resistencia de liberación en ambos extremos del devanado de excitación para evitar el potencial autoinducido. Cuando el voltaje de excitación es de 180-220 V, su valor es aproximadamente 7 veces el valor de resistencia en frío del devanado de excitación. Si el voltaje de excitación es de 320 ~ 370 V, su valor es aproximadamente 5 veces.
5. El valor de eficiencia en la hoja de datos técnicos es la eficiencia a la potencia nominal, el voltaje nominal y la velocidad nominal, incluye la pérdida de excitación, pero no incluye la potencia requerida por el dispositivo de ventilación.
6. El motor ZSN4-225 no tiene devanados de compensación, pero tiene devanados de excitación en serie.
7. El motor está provisto de un terminal con una marca de conexión a tierra.
8. El rendimiento de esta serie de motores cumple con los requisitos de las normas nacionales GB755-87; JB6316-92; IEC34-1.

Potencia nominal: 40kw - 355KW
Tensión nominal: Normal 220V, 400V, 440V, 660V
Velocidad: 750RPM/1000RPM/1500RPM
Clase de protección: IP21S
Método de enfriamiento: IC01/IC06/IC17/IC37
Clase de aislamiento: F
