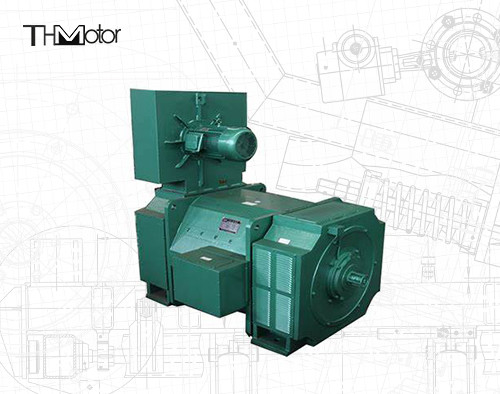

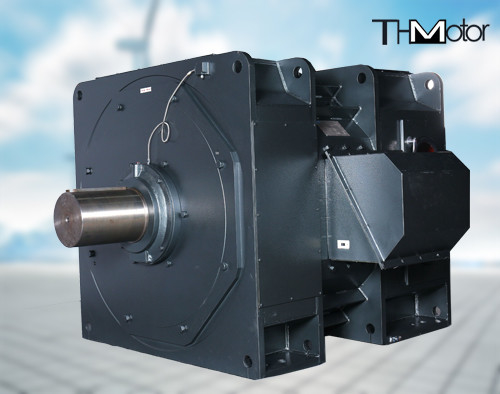

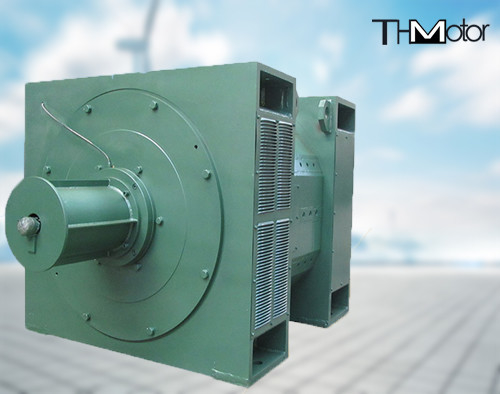

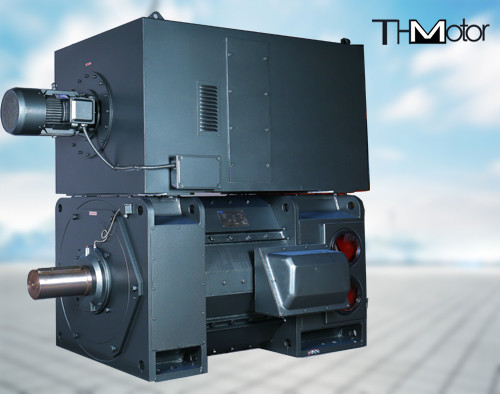

Motor de alto voltaje 1600KW IP23 IP44 de DC del medio de la serie de Z



I. Resumen general
El marco de esta serie de motores tiene seis alturas centrales, que van desde 315 a 560 mm.
La actuación,el esquema de las dimensiones de instalación y los requisitos técnicos de esta serie de motores se ajustan a las normas nacionales (GB) y a las normas de la Comisión Electrotécnica Internacional (CEI).

2Condiciones de uso
1Esta serie de motores puede instalarse en situaciones con condiciones ambientales relativamente duras.Pero el método de enfriamiento correcto y el nivel de protección debe ser seleccionado para mantener el interior del motor limpio.
2El aire de refrigeración de esta serie de motores no debe contener ácidos, álcalis y otros gases que puedan dañar el aislamiento y el rendimiento de conmutación del motor.

3Si esta serie de motores se utiliza en buques secos y en zonas tropicales húmedas, y si hay niebla salina y humedad en el entorno de trabajo, debe concertarse por separado.

4La potencia nominal de esta serie de motores se refiere a la condición de que la altitud no supere los 1000 metros y la humedad del aire ambiente no supere los 40 °C.

5La fuente de alimentación de esta serie de motores adopta la fuente de alimentación del rectificador estático o la fuente de alimentación del generador de CC.

6Cuando el motor esté alimentado por una fuente de alimentación del rectificador estático, el número de pulsos del rectificador no debe ser inferior a 6,y el factor de ondulación máximo de la fuente de alimentación no debe exceder el 10% bajo la velocidad de base nominal, tensión nominal y corriente de carga nominal.
Rendimiento del producto
1La clasificación de esta serie de motores es el modo de trabajo continuo (S1).
2Hay cinco voltajes normalizados de esta serie de motores: 220V, 330V, 440V, 550V, 660V, y también se pueden derivar otros voltajes, que deben negociarse al ordenar.
3El modo de excitación básico de esta serie de motores es la excitación separada.Cuando los dos grupos están conectados en serie, el voltaje de excitación es de 220V, y cuando están conectados en paralelo, el voltaje de excitación es de 110V. Otros niveles de voltaje de excitación se pueden ordenar al ordenar. acordado.
Esta serie de motores permite la excitación forzada, y la tensión de excitación forzada no debe exceder de 500 V. Durante la excitación fuerte,la corriente de excitación puede exceder ligeramente la corriente de excitación nominal momentáneamente, pero una vez estabilizada la corriente de excitación, no debe excederla.



Motor de corriente continua media de la serie Z
Potencia nominal 55kw - 1600KW
Válvulas de tensión nominal: normales de 400 V, 440 V y 660 V
Velocidad: 320 rpm/410 rpm/620 rpm/1200 rpm
Clase de protección: IP23/IP44
Clase de aislamiento: F
Sistema de trabajo: S1
Tipo de embalaje: caja de mimbre/caja de madera para la fumigación en el extranjero
