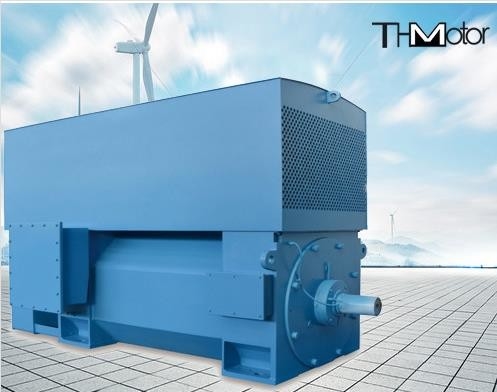

400 a los motores de inducción eléctrica de alto voltaje del motor de CA 6000kw IP23

Motores de CA de alto voltaje de inducción eléctrica IP23 IP54 IP55 para acero rodante

Descripción del producto

Y. El grado de potencia, el rendimiento eléctrico, la dimensión de instalación y la tolerancia de los motores asíncronos trifásicos de alto voltaje de tamaño medio de las series YKS y YKK (bastidor n.º 355-630) cumplen con la clasificación y el rendimiento del motor giratorio estándar nacional gb755, el Norma de la Comisión Electrotécnica Internacional iec34-1 clasificación y rendimiento del motor giratorio, y las normas de la industria de maquinaria jb/t7593, jb/t10315.1, jb/t10315.2, etc.

Según gb4942.1 e iec34-5, el grado de protección de la carcasa de esta serie de motores incluye IP23, ipw24, IP44 e IP54, respectivamente. El motor IP23 se puede convertir en IP44 (ventilación de tubería) según los requisitos del usuario. Si los usuarios necesitan otros grados de protección, se pueden suministrar por separado

Los métodos de refrigeración de esta serie de motores son ic01, ic611 e ic81w según gb/t1993 e iec34-6 métodos de refrigeración para máquinas eléctricas rotativas Si los usuarios necesitan otros métodos de refrigeración, se pueden suministrar por separado

El tipo de estructura e instalación de esta serie de motores es IMB3 (horizontal con patas), que cumple con gb997 e iec34-7 <código de tipo de estructura e instalación del motor>

1, descripción de la organización

La base del motor está soldada con placa de acero y adopta la estructura de caja cuadrada general, que tiene las características de peso ligero y gran rigidez. El estator adopta la estructura de montaje de prensa externa, el devanado del estator adopta aislamiento de clase F y los extremos están firmemente unidos .Todo el estator adopta el proceso de pintura sin solvente (VPI) de impregnación a presión al vacío, de modo que el estator se convierte en un todo sólido con buen rendimiento eléctrico y rendimiento a prueba de humedad.

Hay dos tipos de rotores: aluminio fundido y tira de cobre.El rotor de aluminio fundido es de aluminio puro.El rotor de tiras de cobre está encajado en la ranura por una tira de cobre, y la tira de cobre y el extremo

El anillo adopta un proceso de soldadura confiable

El rodamiento del motor puede ser un rodamiento o un rodamiento deslizante, y el grado de protección del rodamiento debe estar diseñado de acuerdo con IP54. Si es un rodamiento, está lubricado con grasa y equipado con dispositivos de drenaje y lubricación, que se pueden repostar sin detener el máquina En el caso de rodamientos deslizantes, el sistema de suministro de aceite generalmente lo proporciona el usuario, y la eficiencia del motor es ligeramente inferior a la de la hoja de datos técnicos de acuerdo con las normas pertinentes La caja de salida principal está diseñada de acuerdo con la norma DIN alemana , y el grado de protección es IP54.Generalmente se instala en el lado derecho del motor (visto desde el extremo de la extensión del eje) De acuerdo con los requisitos del usuario, también se puede instalar en el lado izquierdo.El orificio de salida de la caja de eventos se puede cambiar en cuatro direcciones: arriba, abajo, izquierda y derecha Hay un dispositivo de conexión a tierra separado en la caja de salida principal

El motor es generalmente una extensión de eje único, y la llave de extensión del eje es una llave plana, que también se puede convertir en una extensión de doble eje según lo requiera el usuario

Si los usuarios lo necesitan, pueden instalar elementos de medición de la temperatura del devanado del estator y del cojinete, así como calentadores de espacio a prueba de humedad para el apagado.

Especificaciones del producto
