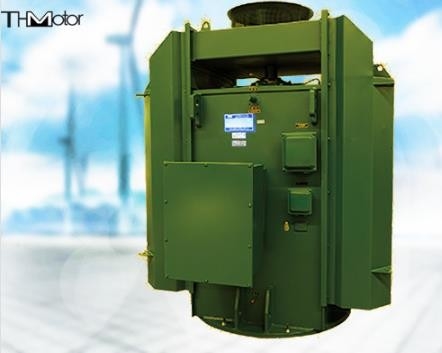

TL Motores síncronos de CA verticales 12000kw 3 HP Motor de bomba de agua IP54

Los motores síncronos verticales TL impulsan bombas de agua verticales en el tratamiento de aguas residuales

Descripción del modelo
T-------Motor síncrono
TK-------Motor síncrono para compresor de aire
TL------Motor síncrono vertical
TKK-----Motor síncrono con enfriador aire-aire
TM-----Motor síncrono para molino de bolas
TKS------Motor síncrono con enfriador aire-agua

Descripción de la estructura
Los motores síncronos tienen varias estructuras: además de la estructura general de asiento de doble rodamiento, también existen estructuras de suspensión completa, sin eje, sin asiento de rodamiento, media suspensión, estructura de asiento de rodamiento único; estructura de estator móvil; anillo colector con cubierta protectora, estructura de seguridad ventilada a presión positiva; estructuras redondas y tipo caja, los rodamientos pueden soportar empuje biaxial y pueden funcionar hacia adelante y hacia atrás, etc.; enfriamiento por autoventilación, instalación horizontal y vertical; estructura de excitación por tiristor con anillo colector y escobilla, también existen estructuras de excitación sin escobillas. Los niveles de voltaje son 380V, 3kV, 6kV, 10kV, etc. El tipo de protección del motor tiene varios tipos de protección desde IP00 hasta IP54.
El bastidor, la tapa del extremo y la placa inferior del motor síncrono están hechos de placas de acero. Tanto el estator como el rodamiento están equipados con elementos de medición de temperatura, que pueden controlar la temperatura del motor. El rotor adopta polos magnéticos de tipo saliente. Los ventiladores están instalados en ambos extremos de la yugo. El aire de enfriamiento entra por las tapas de los extremos en ambos extremos, entra en el núcleo del rotor y escapa a la salida de aire de la base de la máquina a través de las ranuras de ventilación radiales del estator. El efecto de enfriamiento es bueno. También existen tipos de ventilación por conductos, ventilación por medio conducto, enfriamiento por aire-agua y enfriamiento por aire-aire; los rodamientos incluyen rodamientos deslizantes de tapa de extremo, rodamientos deslizantes de asiento (enfriamiento por circulación de aceite a presión) y rodamientos de rodillos de tapa de extremo (lubricación con grasa, etc.).

Los motores síncronos verticales de la serie TL se utilizan principalmente para accionar varias bombas de agua verticales y se utilizan ampliamente en la conservación del agua, el drenaje y el suministro de agua municipales, el tratamiento de aguas residuales y otros campos. Se utiliza ampliamente en proyectos clave de subsistencia nacional, como el Proyecto de Desvío de Agua Sur-Norte, la desviación del río Yangtze al río Huaihe, etc. También se exporta a India, Uzbekistán, etc., y está equipado en la estación de bombeo del proyecto de transferencia de agua.
· Tecnología de producto líder nacional
·Capacidad del motor 400kW～40000kW
Número de polos: 12 polos a 80 polos
Velocidad: 75～500r/min
Voltaje nominal: 6kV, 10kV, 11kV
